丙烯酸聚氨酯面漆的防腐原理及性能
文章發(fā)布于：2020-05-10 作者：昂威涂料 瀏覽次數(shù)：次

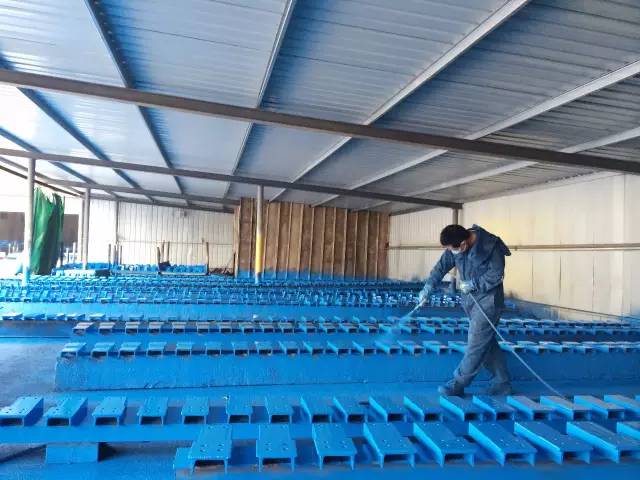

丙烯酸聚氨酯面漆 丙烯酸聚氨酯涂料可以成單組分和雙組分兩大類。
單組分聚氨酯涂料包括氨酯油、氨基醇酸樹脂、濕固化聚氨酯和封閉型聚氨酯等。
氨酯油和氨基醇酸樹脂具有較好耐堿性、耐水性等化學(xué)耐性以及較好的透干性，因此通常它們作為助樹脂用于其他涂料品種中。
濕固化聚氨酯涂料則利用一NCO基團(tuán)，在環(huán)境濕度下與空氣中的水分反應(yīng)生成脲鍵固化成膜。它既有聚氨酯涂料的優(yōu)良性能，也具有較好的機(jī)械耐磨性，同時(shí)又有單組分涂料施工方便的特點(diǎn)。但其干燥速率受空氣中濕度影響較大。在冬季低溫和低濕環(huán)境下，反應(yīng)緩慢；另外成膜固化時(shí)會(huì)產(chǎn)生許多C02,不宜高厚膜化。
封閉型涂料是預(yù)先使用苯酚或其他單官能團(tuán)的含活潑氫原子的物質(zhì)將異氰酸酯封閉，在使用時(shí)通過高溫使前兩者分離，封閉劑揮發(fā)，異氰酸酯則繼續(xù)與多羥基樹脂聚合成膜。
綜上幾種單組分聚氨酯涂料，均不適宜以常溫施工為主的重防腐涂裝領(lǐng)域。
芳香族聚氨酯涂料一般是以甲苯二異氰酸酯(TDI)為原料，價(jià)格較低，漆膜堅(jiān)硬、耐 磨，綜合耐性好，干燥速率快。但由于苯環(huán)的存在，氨酯鍵受紫外線的照射后分解成胺，胺再被氧化產(chǎn)生深色產(chǎn)物，導(dǎo)致漆膜泛黃嚴(yán)重。聚醚和聚酯的耐化學(xué)性及柔韌性等性能優(yōu)良，但由于醚鍵存在導(dǎo)致漆膜易失光、粉化；聚酯的硬度稍低。故而，上述幾種產(chǎn)品通常用于室內(nèi)底漆、中間漆或深色面漆等。
脂肪族丙烯酸聚気酯涂料是以脂肪族多異氰酸酯，如六亞甲基二異氰酸酯（HDI)和多羥基丙烯酸樹脂為原料聚合而成。由于不含苯環(huán)，與芳香族聚氨酯涂料相比，它的氨酯鍵分解產(chǎn)生的脂肪胺不易分解而變色；而丙烯酸樹脂同樣具有良好的耐候性，同時(shí)兼具硬度和柔韌性。因此脂肪族丙烯酸聚氨酯涂料具有很好的硬度，又有極好的柔韌性；耐化學(xué)腐蝕，突出的耐候性，光亮豐滿，干性好，表干快而不粘灰等特性，是一種高性能的長效重防腐蝕涂料，是目前在重防腐涂裝體系中的首選面漆，在大部分嚴(yán)重腐蝕環(huán)境中得到廣泛的應(yīng)用。目前在重防腐涂裝領(lǐng)域，最經(jīng)典、最有效的涂料配套是：富鋅（有機(jī)或無機(jī)）底漆1道/環(huán)氧云鐵中間漆1〜2道/聚氨酯面漆2道，總干膜厚度200〜350μm。這一配套十多年來已被廣泛應(yīng)用于橋梁、石油化工、電站、船舶和海上設(shè)施等面對嚴(yán)重腐蝕的各個(gè)領(lǐng)域，并被證明是行之有效的。其涂層防護(hù)期，一般在沿海地區(qū)為10年左右，在內(nèi)陸地區(qū)可達(dá)15年以上。
